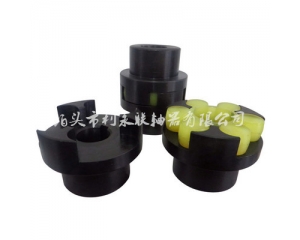

ML梅花形彈性聯軸器

點擊:次

　　梅花聯軸器是一種應用很普遍的聯軸器,也叫爪式聯軸器，是由兩個金屬爪盤和一個彈性體組成。兩個金屬爪盤一般是45號鋼，但是在要求載荷靈敏的情況下也有用鋁合金.
梅花彈性聯軸器適用于聯接兩同軸線的傳動軸系，具有補償兩軸相對偏移，減震，及緩沖性能；工作溫度為-35℃~+80℃，傳遞公稱轉矩為16-25000N.m，許用轉速為10900-1900r/min，軸孔直徑范圍：14-140mm，軸孔長度為42-252mm，軸孔長度為42-252mm！
梅花聯軸器結構簡單、無需潤滑、方便維修、便于檢查、免維護，可連續長期運行。聚氨酯彈性元件耐油，承載能力大，使用壽命長，。工作穩定，具有良好的減振、緩沖和電氣絕緣性能。具有較大的軸向、徑向和角向補償能力。結構簡單，徑向尺寸小，重量輕，轉動慣量小，適用于中高速場合。
結構特點：
1.中間彈性體聯接
2.可吸收振動、補償徑向、角向和軸向偏差
3.抗油與電氣絕緣
4.順時針與逆時針回轉特性相同
5.定位螺絲固定

聯軸器

基本參數和主要尺寸

型號	公稱扭矩 Tn (N.M)			許用轉速n (r/min)		軸孔直徑 d1 d2 dz	軸孔長度		L₀	D	許用補償量			梅花型彈性件型號	轉動慣量I (Kg.m2 )	重量 m Kg
	彈性硬件(HA)						Y型	Z、J型			軸向	徑向	角向
	a	b	c	鐵	鋼		L	L1
	≥75	≥85	≥94			mm							(°)
ML1	16	25	45	11500	15300	12 14	32	27	80	50	1.2	0.5	2.0	-a MT1-b -c	0.014	0.66
						16 18 19	42	30	100
						20 22 25	52	38	120
ML2	63	100	200	8200	10900	20 22 25	52	38	127	70	1.5	0.8	2.0	-a MT2-b -c	0.0.75	1.55
						25 28	62	44	147
						30 32	82	60	187
ML3	90	140	280	6700	9000	22 24	52	38	128	85	2.0	0.8	2.0	-a MT3-b -c	0.178	2.5
						25 25	62	44	148
						30 32 35 38	82	60	188
ML4	140	250	400	5500	7300	28 28	62	44	151	105	2.5	0.8	2.0	-a MT4-b -c	0.412	4.3
						30 32 35 38	82	60	191
						40 42	112	84	251
ML5	250	400	710	4600	6100	30 32 35 38	82	60	197	125	3.0	1.0	1.5	-a MT5-b -c	0.73	6.2
						40 42 45 48	112	84	257
ML6	400	630	1120	4000	5300	35* 38*	82	60	203	145	3.0	1.0	1.5	-a MT6-b -c	1.85	8.6
						40* 42* 45 48 50 55	112	84	263
ML7	710	1120	2240	3400	4500	45* 48* 50 55	112	84	265	170	3.5	1.0	1.5	-a MT7-b -c	3.88	14.0
						60 63 55	142	107	325
ML8	1120	1800	3550	2900	3800	50* 55*	112	84	272	200	4.0	1.5	1.5	-a MT8-b -c	9.22	25.7
						60 63 65 70 71 75	142	132	332
ML9	1800	2800	5600	2500	3300	60* 63* 65* 70 71 75	142	107	344	230	4.5	1.5	1.0	-a MT9-b -c	18.95	41.0
						80 85 90 95	172	132	394
ML10	2800	4500	9000	2200	2900	70* 71* 75*	142	107	344	260	5.0	1.5	1.0	-a MT10-b -c	39.68	59.0
						80* 85* 90 95	172	132	404
						100 110	212	167	484
ML11	4000	6300	12500	1900	2500	80* 85* 90* 95*	172	132	411	300	5.0	1.8	1.0	-a MT11-b -c	73.43	87.0
						100 110 120	212	167	491
ML12	7100	1200	20000	1600	2100	90* 95*	172	132	417	360	5.0	1.8	1.0	-a MT12-b -c	178.45	140
						100* 110* 120* 125*	212	167	497
						130	252	202	577
ML13	8000	12500	25000	1400	1900	100* 110* 120* 125*	212	167	497	400	5.0	1.8	1.0	-a MT13-b -c	208.75	160
						130* 140*	252	202	577
